空壓機電動機保護器的接線方式

有很多的網友咨詢，空壓機上怎么接電動機保護器呢？下面在這里給大家做個解答，以方便客戶在安裝中有所參考。
　　在安裝時，先有三個主回路線進空開，從空開出來后接接觸器，從接觸器出來后接電動機保護器，從保護器出來后接空壓機。

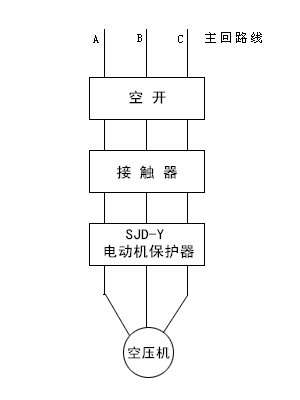

　　下面是安裝示意圖：
